Minirepeater






Nya experiment och äventyr!



Fritt fram för alla och en var att köra!



Koppla samman din egna Minirepeater med Mora Repeatern!



Mora repeatern på kanal R4 (145,700 Mhz) har en ganska unik finnes.



När brusspärren i repatermottagaren öppnar läggs en CTCSS ton på 118,8 Hz ut på sändaren, när brusspärren stänger försvinner tonen!



Detta kan man utnyttja om man har en duo-bands radio i sin ägo som kan ställas om till ”minirepeater” funktion!



Om man på sin duo-bands radio på VHF delen ställer in frekvensen 145,700 Mhz (R4 duplex) mottagning med kravet 118,8 Hz CTCSS ton som öppnar och startar sändaren på tillexempel 433,400 Mhz simplex på UHF delen så kommer duo-bands radion att återsända allt som sägs via R4 på UHF delen och i detta fall 433,400 Mhz.

Sedan när man sänder med exempelvis en handapparat på 433,400 Mhz med förslagsvis CTCSS kravet 118,8 Hz även på UHF delen så startar sändaren på VHF delen och man kan kommunicera via R4 i Mora.



Se bara till att när sändaren på VHF delen är aktiverad att den inte sänder ut någon CTCSS ton på 145,100 Mhz.



På detta sätt har skapat sin egen länk.







Lite bilder.....

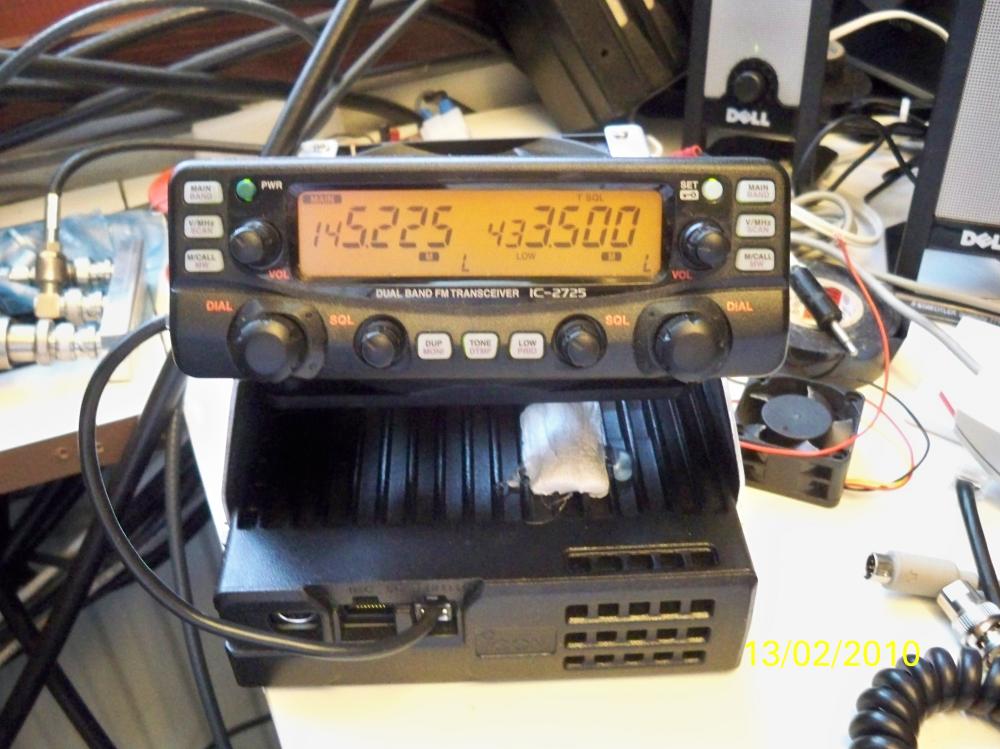

Den lilla vita frigolitbiten på ovansidan av stationsenheten skyddar bimetallen från direkt blås från fläkten.



100_1015

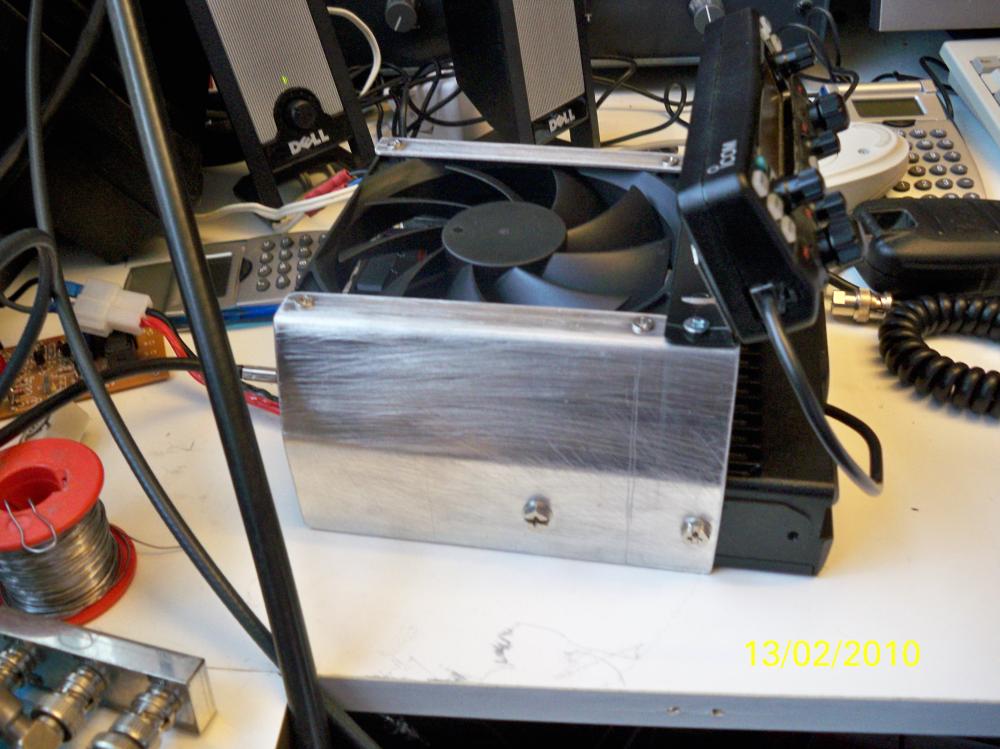

Monteringsplåtar för fläkten.



100_1016











100_1017

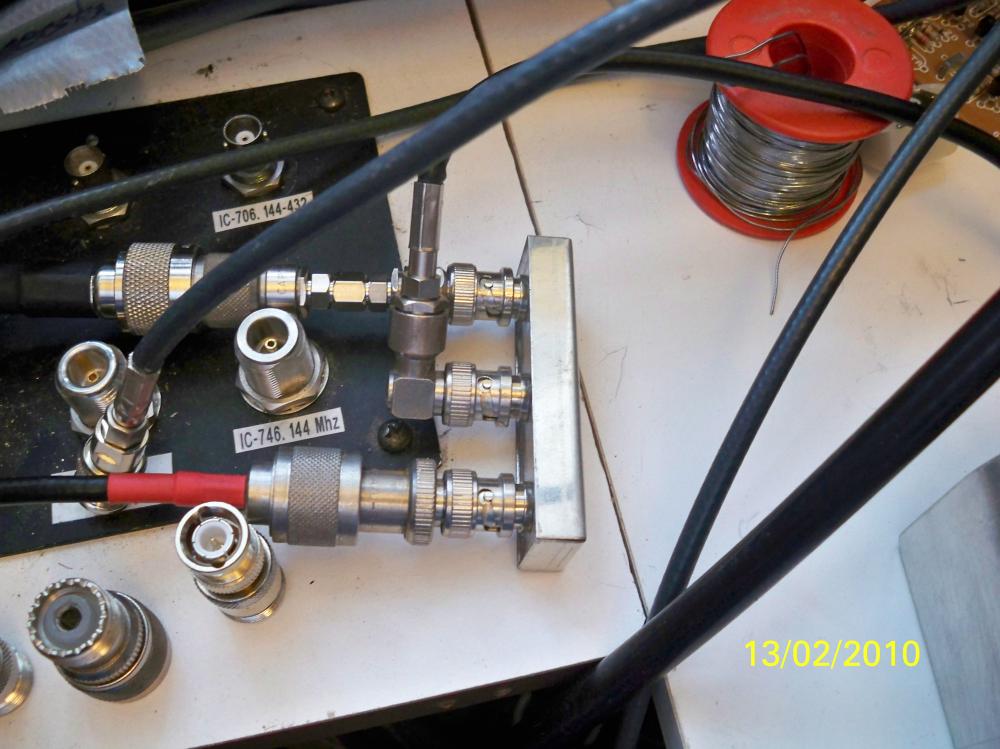

Delningsfilter, UHF - VHF antenn

100_1018

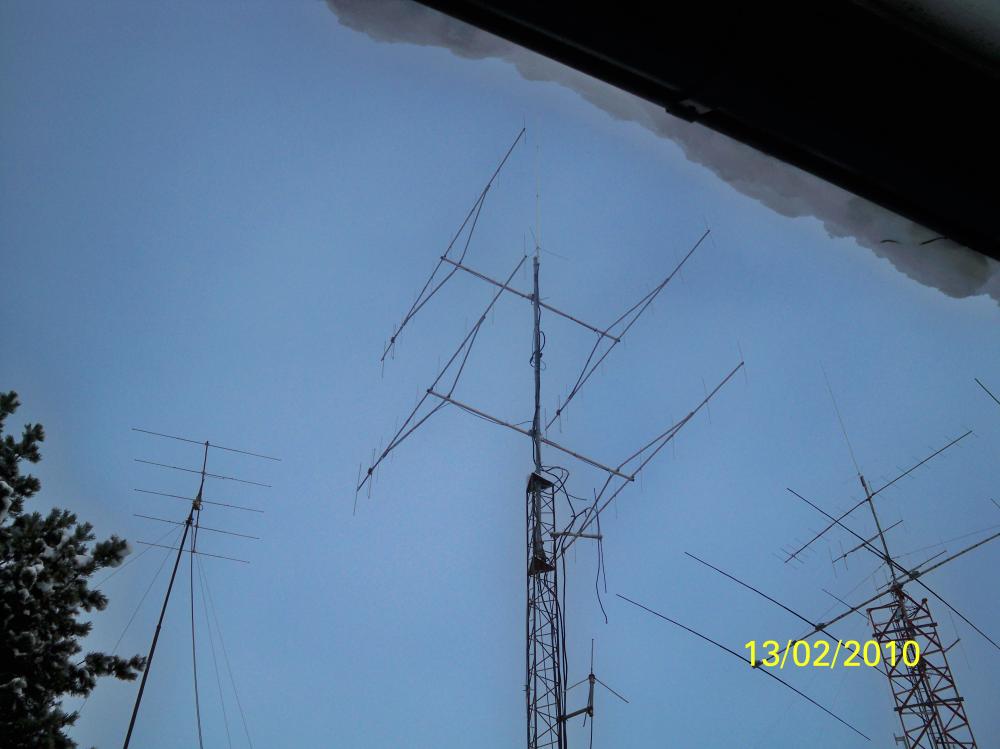

VHF antennerna



100_1020

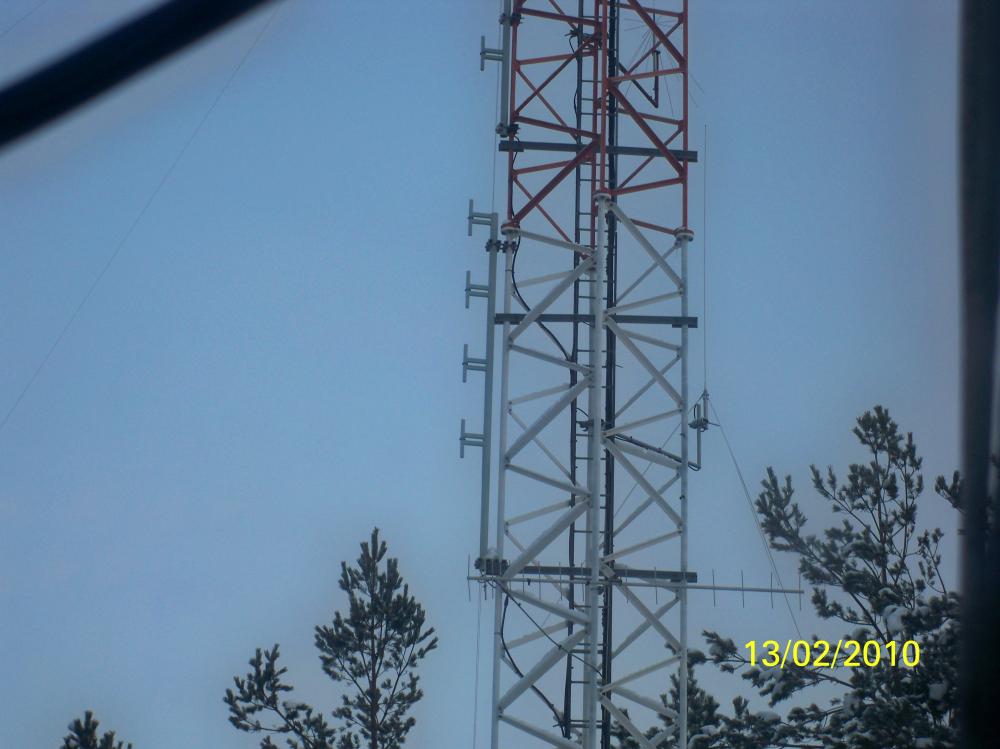

UHF antennen, 4-stack dipol



100_1019
