29 Mhz REPEATER





Just nu QRT





Det hela startade någon gång 2003-2004….

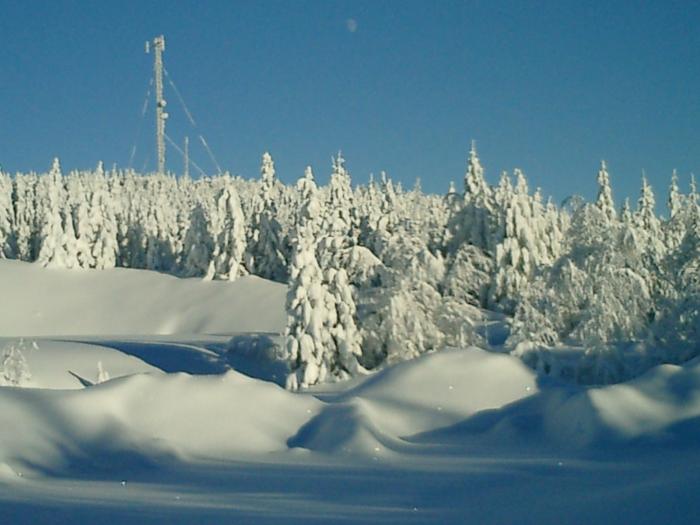

Naturligtvis startade det hela mitt i Vintern, det gäller ju att se till att det är så besvärligt som möjligt att sätta upp. Vid första försöket satte vi upp en omtrimmad ½ antenn för 27 Mhz i kuren som Orsa repeatern för två meter sitter i, den andra antenn (likadan) sattes upp på en radiokur tillhörande ett företag på en av bergstopparna i Orsa Grönklit. Avståndet mellan antennerna blev cirka 600 meter.



På måndag morgon hade bägge antennerna blåst sönder. Så dessa antenner ersattes med en vanlig vertikalt polariserad tråd dipol på respektive stationsplats. Dessa trådantenner fungerade i cirka 2 år, tills repeatern plockades ner.



Nu finns det nyinköpta antenner från Aerial Oy i Finland. Just för stunden finns inga bra QTH’n att sätta utrustningen på. I övrigt är det ganska dåliga konditioner på 10 meter och den lokala trafiken har alltid varit väldigt låg.



Funktion

Repeater mottagaren är en mobilstation från Motorola som lyssnar på frekvensen 29,580 Mhz.

När mottagaren hör något skickas signalen in i en Logikenhet från Zetron (engelskt företag) denna låda konstaterar att det är trafik, och startar sändaren i en Motorola mobilstation på 70 cm bandet som nu skickar ut SM4JDP/R på CW och sedan återutsänds allt som mottagaren på 29,580 Mhz hör.



Repeater sändaren är en Motorola mobilstation som sänder på frekvensen 29,680 Mhz.

Denna radio är ansluten till en Motorola mobilstation som ligger och lyssnar på signaler på 70 cm bandet som 29 Mhz mottagaren sänder ut, när mottagaren hör något återutsänds det på repeaterns utfrekvens 29,680 Mhz.





BESTÅR AV

Repeatermottagare: Mottagaren i en Motorola xxxx

Länksändare…...…..: Sändaren i en Motorola GM-350

Logikenhet…….....…: Zetron typ xxx

Nätagg………......……: 10 Amp switschat



Repeatersändare…..: Sändaren i en Motorola xxxx

Effekt…………........….: 30 eller 60 watt. (Låg eller Hög effekt)

Länkmottagare….....: Mottagaren i en Motorola GM-350

Nätagg………….........: 25 Amp switschat nätagg från SRS

Antenner………..: 2 st dipoler från Aerial Oy, för kommunikation på 70 cm

Antenner…………: 2 st Special dipoler från Aerial Oy, för 29 Mhz.



Förutom allt arbete blev investeringskostnaden hög.

Bara antennerna för 29 Mhz bandet kostade cirka 12.000:- + moms.

Motorola stationerna för 30-40 Mhz bandet har importerats från USA, denna modell finns inte att köpa i Europa.

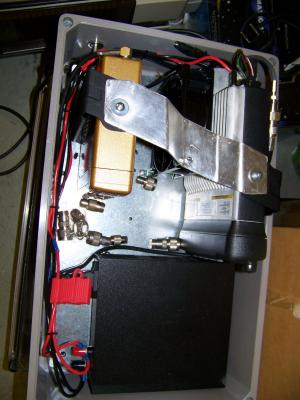

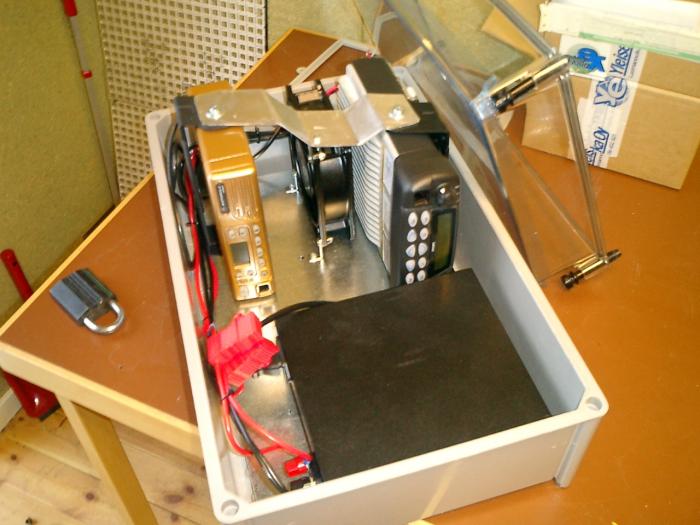

Repeater sändaren på 29,680 Mhz

100_0115

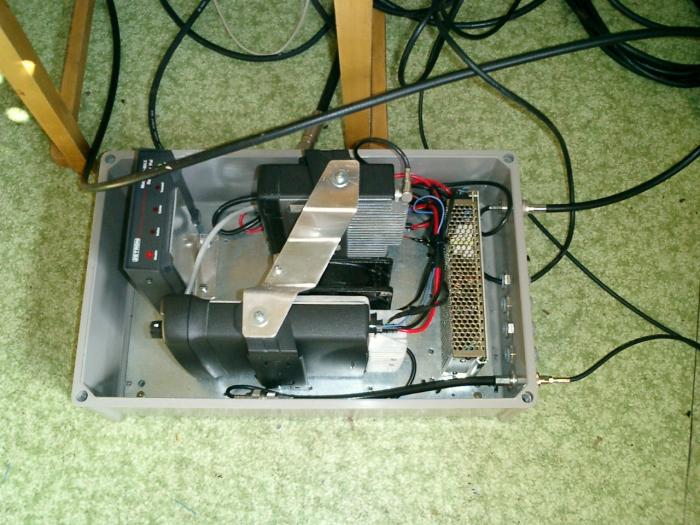

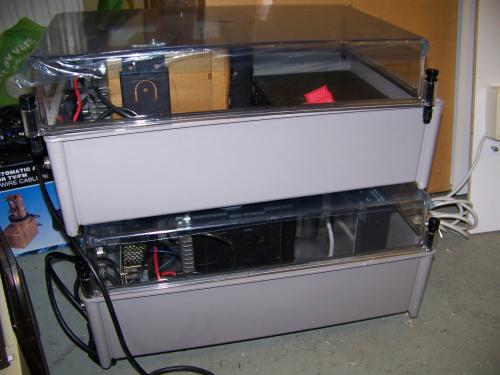

Den nedre lådan inehåller Repeater mottagaren på 29,580 Mhz



100_0116

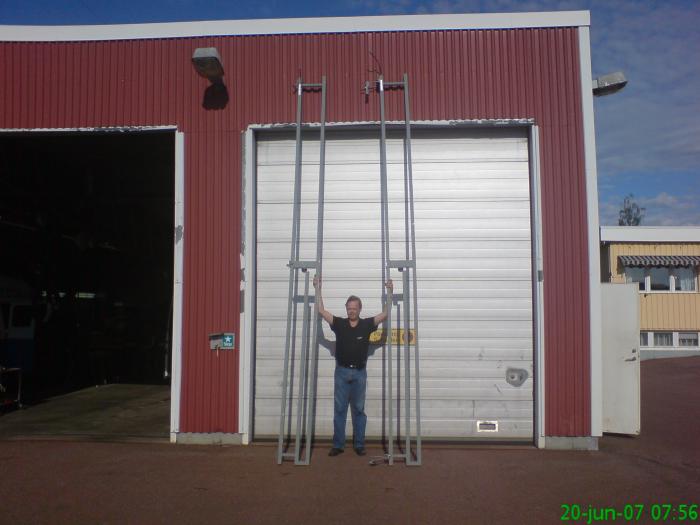

Finska antenner....

dsc00144
