2M Mora - Fagersta









Kopplingen mellan Mora och  Fagersta QRT







I samband med att Bror SM5HII tvingades plocka ner Fagersta repeatern på grund av osämja i Fagersta radioklubb och därmed inga inkomster till repeaterns driftkostnad. Detta har resulterat i att aktiviteterna på 2 meter i dessa trakter minskat ytterliggare.



Minskade aktiviteter på 2 meter och 70 cm tycks vara ett gemensamt fenomen för hela Europa.









Mora repeatern på 145,700 Mhz är tills vidare QRV.



Projetet Mora - Fagersta startades i December 2006 och har fungerat i sex och ett halvt år till mångas glädje och somligas förtret.













Nu är det på G!



sm5hii bild 4 2011











SM5HII Bror hemma vid sitt QTH



sm5hii bild 1 2011





SM5HII vid sin repeater...

sm5hii bild 1 b 2011



SM5HII hemma på sitt QTH



sm5hii bild 2 2011





sm5hii bild 3 2011





sm5hii bild 4 2011





sm5hii bild 5 2011





sm5hii bild 6 2011





sm5hii bild 9 2011


















Ny antenn till Fagersta repatern.

Denna antenn kommer att anslutas till sändaren.



Klicka på länken nedan för data på antennen.



Aerial Oy High Gain dipol AV 1912





Antenne kommer att levereras till Fagersta under Maj månad 2011.
















skanna0001









    pdf.fil
















































För kännedom





I mitten av Augusti 2010

Kopplade SM5HII samman dom två dipolantenner som är inkopplade på sändaren med en stackad 5/8 i masten...

Detta resulterade i att signalstyrkan till Mora ökade så att hopkopplingen R3 - R4 åter fungerar!



I och med att Fagersta repeatern nyttjar sig av en 4-stacks antenn på mottagaren räcker det som regel med endast 25 watt från Mora för att nå till Fagersta. Aktiviteten är numera inte som förr, aktiviteten på R3 - R4 har liknar numera aktiviteten som råder på dem flesta andra repeatrar nu mera.










Lördagen den 17 Juli 2010 modifierades antennsystemet på Fagesta repeatern.



Man har valt att rikta huvudloben på dom nya antennerna åt annat håll än Mora.



Detta har resulterat i att signalerna från Fagersta inte når till Mora längre.



Så tills vidare är hopkopplingen avstängd på grund av att förbindelsen inte längre fungerar.



I nuläget finns inga uppgifter från Fagersta Radioklubb huruvida det finns något intresse för en fortsättning på experimentet som startade i December 2006.






HISTORIK

December 2006 startade ett experiment där Mora Repeatern kopplades samman med Fagersta repeatern på frekvensen 145,675 Mhz.





DRIFTSTÖRNINGAR

Kopplingen mellan Fagersta repeatern och Mora repeatern är avstängd sedan den 27 November 2009 på grund av att nuvarande signalnivåer mellan Mora och Fagersta är för låga vilket resulterar i att det mestadels bara brusar...



Förbindelsen kommer åter i drift så snart planerade antennarbeten utförts i Fagersta.











Åter i drift!

Fagersta radioklubb har Lördagen den 24 April 2010 monterat upp nya antenner och koaxkablar och nu finns det återigen signal mellan Mora och Fagersta.







Kopplingen mellan Fagersta repeatern och Mora repeatern är avstängd sedan den 27 November 2009 på grund av att nuvarande signalnivåer mellan Mora och Fagersta är för låga vilket resulterar i att det mestadels bara brusar...



Förbindelsen kommer åter i drift så snart planerade antennarbeten utförts i Fagersta.







SM4JDP/R

Är identiteten på en repeater som nyttjar frekvensen 145.700 Mhz för sändning och 145.100 för mottagning.



DATA



Antenn...............................  En dipol, Aerial Oy.

Antenns höjd över havet.......  ca 570 meter.

Transiver............................  Ericsson F804

Kaviteter............................  3 st för RX och 3 st för TX

Sändar effekt efter filtren...... 18 watt.

Start av repeatern sker med... 1750 Hz eller 118,8 Hz CTCSS.

Identifiering......................... SM4JDP/R med CW







Repeatern har varit i drift sedan December månad 2005.

Den är placerad cirka 2 mil väster om Mora.

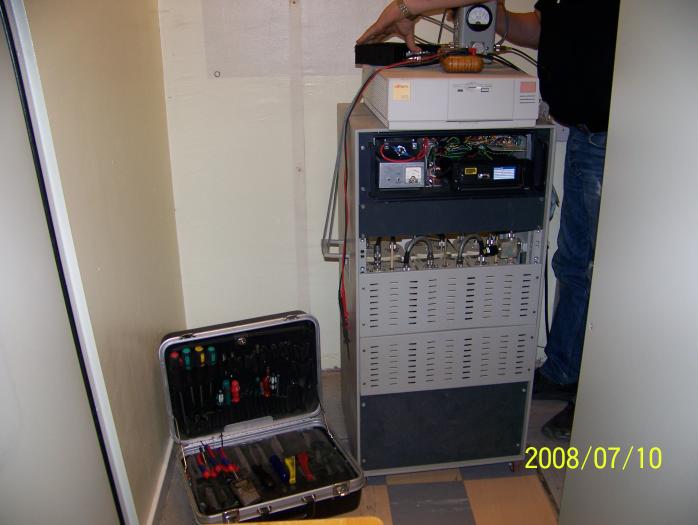

100_0744

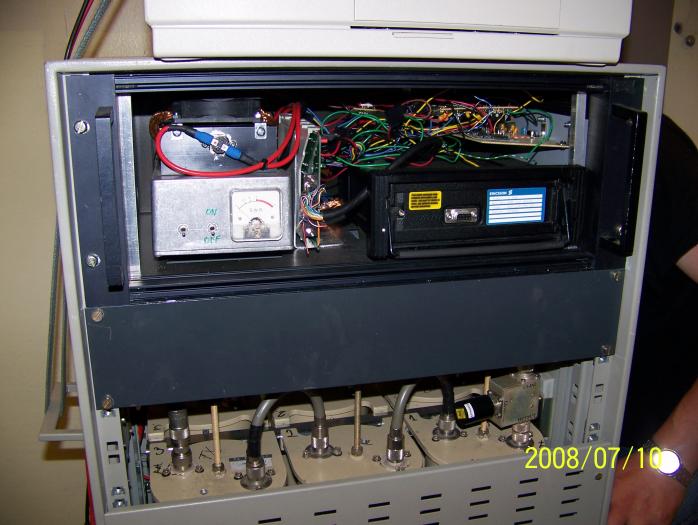

100_0745











Koppling mot Fagersta repeater.....

Sedan December 2006 pågår ett experiment

där denna repeater komunicerar med Fagersta repeatern på frekvensen 145,675 Mhz. Vilket betyder att denna repeater och Fagersta repatern ligger parallela, allt som sker på Fagersta återutsänds på denna repeater och tvärt om.



Detta experimet tillkom på grund av att aktiviteten på 2 meters bandet i trakterna kring Mora är låg.









Antenn mot Fagersta:



4 stycken stackade 9 elementare matad med 1/2 tum koax, ger cirka 16 dBd.

Antenn mot R4 i Mora....

1 st enkel dipol.



Antenn för att få en två-vägs kommunikation mellan

Fagersta och Mora.

Avstånd fågelvägen = 13,2 mil fågelvägen.

100_0097





Radiostationer och slutsteg som sköter kommunikationen

mellan Mora och Fagersta.

100_0092





Sedan går det åt en och annan koaxkabel.



100_0094
